TESTER REGULATORÓW NAPIĘCIA COM, PD (MASTERALT)
Opis
Dostępny ciekawy artykuł w podobnym temacie:
Testery alternatorów i rozruszników
Zamiennik:
RTCOM01
Magneti Marelli Aftermarket - sprzedaje praktycznie identyczne urz�?dzenia pod nazw�? MasterAlt. (Intersuj�?cy opis dzia??ania urz�?denia znajduje si�? w Magazynie - Autonaprawa | Stycze?? 2014)
Przy okazji zapraszamy do zapoznania si�? z naszym artyku??em w numerze Grudniowym Autonaprawy.
Testery alternatorów i rozruszników
Zamiennik:
RTCOM01
Magneti Marelli Aftermarket - sprzedaje praktycznie identyczne urz�?dzenia pod nazw�? MasterAlt. (Intersuj�?cy opis dzia??ania urz�?denia znajduje si�? w Magazynie - Autonaprawa | Stycze?? 2014)
Przy okazji zapraszamy do zapoznania si�? z naszym artyku??em w numerze Grudniowym Autonaprawy.
Dodatkowe Informacje
Charakterystyka ogólna testera.
Tester ARC-011 jest urządzeniem, które generuje przebiegi odpowiadające rzeczywistym warunkom pracy regulatorów napięcia w pojeździe.
Tester ARC-011 służy do sprawdzenia alternatorów zamontowanych w pojeździe po rozłączeniu z instalacją samochodową lub na stole probierczym, a także samych regulatorów-dodatkowo używając standardowego testera.
Tester ARC-011 umożliwia stwierdzenie, czy regulator napięcia jest w stanie poprawnie komunikował się z ECU
w samochodzie i czy prawidłowo reaguje na zadane parametry.
Obsługiwane standardy sterowania:
1.COM-interfejs LIN, BSS, (BSD)
2.SIG-Ford
3.P-D-Mazda
4.L-RVC-GM
5.RLO-Toyota
6.Inne-programowany generator PWM

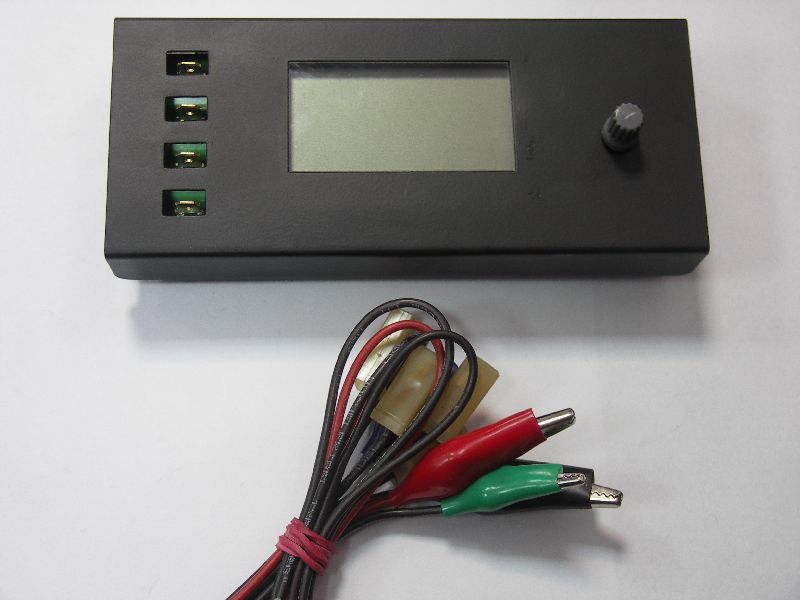

Opis wprowadzeń :
RC -podłączenie sygnału COM lub wyjście PWM
M -wejście monitorujące DFM
B+ -dodatni biegun akumulatora w badanym obwodzie, zasilanie testera
B- -ujemny biegun akumulatora w badanym obwodzie, zasilanie testera
Obsługa urządzenia:

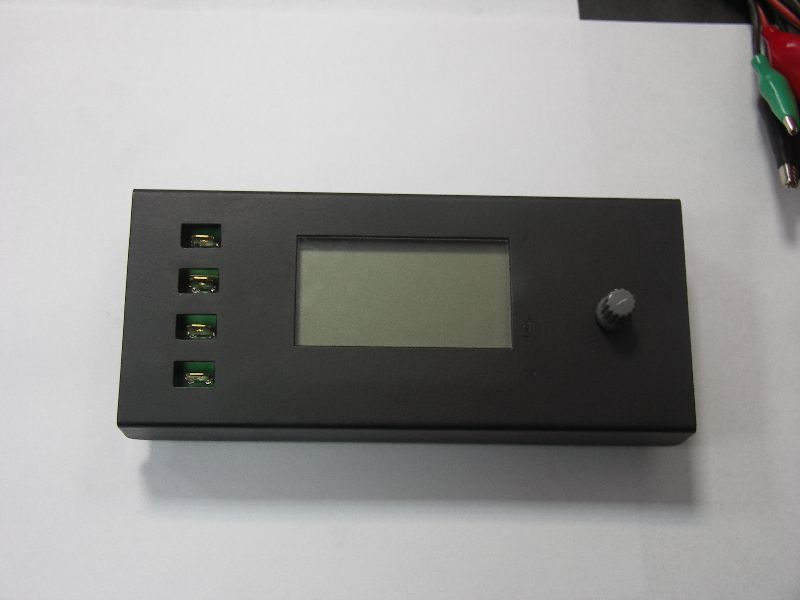

Tester ARC-011 włącza się automatycznie po podłączeniu zasilania do
zacisków B+ i B-. Pojawia się wtedy menu wyboru przedmiotu testowania.
Żądany parametr wybiera się obracając pokrętłem i zatwierdza przez
krótkie wciśnięcie pokrętła, co powoduje przejście w tryb testu.
W tym momencie na wyświetlaczu pojawiają się następujące informacje:
-napięcie panujące w badanym obwodzie (duże cyfry)
-napięcie zadane ( małe cyfry na górze wyświetlacza)
-stopień obciążenia alternatora DF-DFM [%]
Przewody RC oraz M należy podłączyć do właściwych pionów w gnieździe
regulatora napięcia.
Należy mieć na uwadze, ze niektóre regulatory do prawidłowego działania
wymagają dodatkowo podłączenia innych sygnałów (najczęściej B+) osobnym
przewodem.
Przewód M podczas pracy w trybie COM może pozostał niepodłączony.
W trybie testowania obracanie pokrętłem zmienia wartość zadanego napięcia.
Podczas sprawdzania należy obserwować, czy zmiana wartości zadanego
napięcia powoduje odpowiadającą zmianę napięcia na wyjściu alternatora/
regulatora oraz czy odczyt DFM odpowiada stanowi faktycznemu.
W trybie generatora PWM pokrętłem można regulować częstotliwość
(w zakresie 0-250 Hz) i współczynnik wypełnienia generowanej
fali prostokątnej, przełączając się pomiędzy tymi parametrami przez
krótkie naciśnięcie pokrętła.
Wyjście z trybu testowania odbywa się przez przytrzymanie wciśniętego pokrętła.
Ponowne przytrzymanie pokrętła daje dostęp do dodatkowych funkcji, takich jak:
- kalibracja odczytu napięcia
- regulacja kontrastu wyświetlacza
Tester ARC-011 jest urządzeniem, które generuje przebiegi odpowiadające rzeczywistym warunkom pracy regulatorów napięcia w pojeździe.
Tester ARC-011 służy do sprawdzenia alternatorów zamontowanych w pojeździe po rozłączeniu z instalacją samochodową lub na stole probierczym, a także samych regulatorów-dodatkowo używając standardowego testera.
Tester ARC-011 umożliwia stwierdzenie, czy regulator napięcia jest w stanie poprawnie komunikował się z ECU
w samochodzie i czy prawidłowo reaguje na zadane parametry.
Obsługiwane standardy sterowania:
1.COM-interfejs LIN, BSS, (BSD)
2.SIG-Ford
3.P-D-Mazda
4.L-RVC-GM
5.RLO-Toyota
6.Inne-programowany generator PWM
Opis wprowadzeń :
RC -podłączenie sygnału COM lub wyjście PWM
M -wejście monitorujące DFM
B+ -dodatni biegun akumulatora w badanym obwodzie, zasilanie testera
B- -ujemny biegun akumulatora w badanym obwodzie, zasilanie testera
Obsługa urządzenia:
Tester ARC-011 włącza się automatycznie po podłączeniu zasilania do
zacisków B+ i B-. Pojawia się wtedy menu wyboru przedmiotu testowania.
Żądany parametr wybiera się obracając pokrętłem i zatwierdza przez
krótkie wciśnięcie pokrętła, co powoduje przejście w tryb testu.
W tym momencie na wyświetlaczu pojawiają się następujące informacje:
-napięcie panujące w badanym obwodzie (duże cyfry)
-napięcie zadane ( małe cyfry na górze wyświetlacza)
-stopień obciążenia alternatora DF-DFM [%]
Przewody RC oraz M należy podłączyć do właściwych pionów w gnieździe
regulatora napięcia.
Należy mieć na uwadze, ze niektóre regulatory do prawidłowego działania
wymagają dodatkowo podłączenia innych sygnałów (najczęściej B+) osobnym
przewodem.
Przewód M podczas pracy w trybie COM może pozostał niepodłączony.
W trybie testowania obracanie pokrętłem zmienia wartość zadanego napięcia.
Podczas sprawdzania należy obserwować, czy zmiana wartości zadanego
napięcia powoduje odpowiadającą zmianę napięcia na wyjściu alternatora/
regulatora oraz czy odczyt DFM odpowiada stanowi faktycznemu.
W trybie generatora PWM pokrętłem można regulować częstotliwość
(w zakresie 0-250 Hz) i współczynnik wypełnienia generowanej
fali prostokątnej, przełączając się pomiędzy tymi parametrami przez
krótkie naciśnięcie pokrętła.
Wyjście z trybu testowania odbywa się przez przytrzymanie wciśniętego pokrętła.
Ponowne przytrzymanie pokrętła daje dostęp do dodatkowych funkcji, takich jak:
- kalibracja odczytu napięcia
- regulacja kontrastu wyświetlacza
